Una línea de troquelada de embalaje es el modelo para un paquete. Muestra exactamente dónde se cortará, doblará, arrugará y pegará un paquete durante la producción. Ya sea que diseñes cajas plegables, cajas corrugadas, fundas o envases de venta al por menor, una línea de troqueles bien preparada garantiza que el producto final sea preciso, funcional y listo para la producción.
Crear una línea de troquelada requiere precisión técnica además de pensamiento creativo. Comprender la estructura y el propósito de cada tipo de línea es esencial para evitar costosos errores de impresión y fabricación.
¿Qué es una línea de troqueles de envase?
Una línea de troquelada es una plantilla plana que representa la estructura final de un paquete antes de que se pliegue en forma. Actúa como guía para impresores, troqueladores y fabricantes de envases.
Una línea de dados típica incluye
- Líneas de corte
- Líneas de pliegue o pliegue
- Zonas de sangrado
- Pestañas de pegamento
- Zonas libres de tinta y barniz
- Medidas y dimensiones
- Guías de colocación de obras de arte

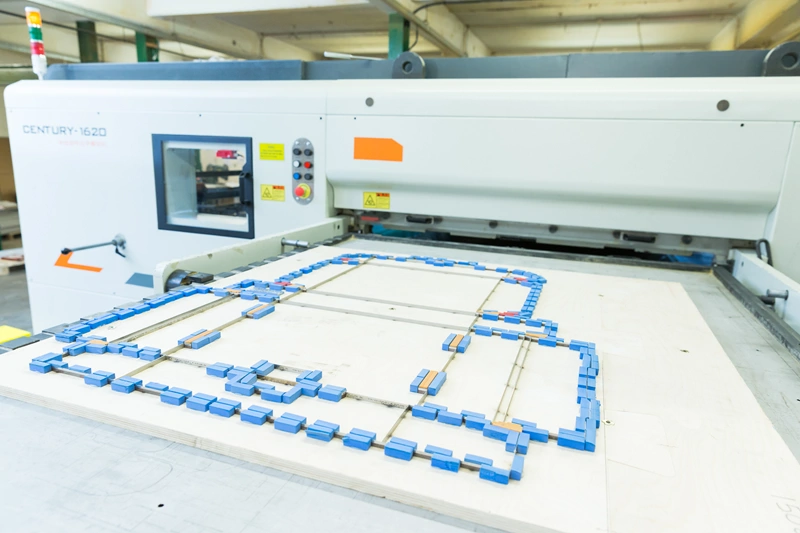

Una vez aprobada, la línea de troqueles se utiliza para crear el troquel físico de corte o el archivo de corte digital para producción.
Partes clave de una línea de troqueles de envasado
1 Las líneas de corte indican dónde se recortará el material de embalaje durante la fabricación. Estas líneas definen la forma exterior del paquete. Las líneas de corte suelen ser
- Líneas sólidas
- Mostrado en color directo
- Nombre claro para flujos de trabajo de producción
Es importante que las líneas de corte se mantengan precisas e intactas. Cualquier inexactitud puede resultar en paneles mal ajustados o debilidades estructurales.
Buenas prácticas
- Mantén las líneas de corte en una capa aparte
- Utiliza solo caminos vectoriales
- Evita los caminos superpuestos
2 Las líneas de pliegue y pliegue muestran dónde se doblará el material. Estos son esenciales para cajas y cartones que deben montarse de forma limpia. Típicamente
- Las líneas discontinuas o punteadas indican pliegues
- Las perforaciones pueden usar diferentes estilos de línea
- La posición de los pliegues afecta la integridad estructural
Una colocación incorrecta de los pliegues puede causar grietas, deformaciones o desalineaciones durante el montaje.
Buenas prácticas
- Asegúrate de que las líneas de pliegue estén perfectamente alineadas con los paneles
- Tener en cuenta el grosor del material al diseñar pliegues
- Pliegues de prueba en prototipos físicos
3 El sangrado extiende el arte más allá de la línea de corte para evitar bordes blancos no deseados tras el recorte. La mayoría de los proyectos de embalaje requieren
- Sangrado de 3 mm a 5 mm
- Extensión completa del fondo más allá de los bordes de recorte
Sin suficiente sangrado, incluso un leve movimiento de corte puede dejar al descubierto los bordes sin imprimir.
Buenas prácticas
- Extiende completamente los fondos e imágenes hacia la zona de sangrado
- Mantén los gráficos importantes alejados de los bordes de los recortes
- Confirma las especificaciones de sangrado con la impresora
4 Las pestañas de pegamento son las secciones utilizadas para ensamblar la estructura del envase. Estas pestañas deberían
- Paneles adyacentes superpuestos
- Proporcionar superficies de unión
- Debe mantenerse libre de arte crítico y barniz
Un tamaño incorrecto de las lengüetas de pegamento puede debilitar el paquete o interferir con la maquinaria de ensamblaje.
Buenas prácticas
- Claramente etiqueta las zonas con pegamento
- Evita colocar texto o códigos de barras en pestañas de pegamento
- Consideremos las tolerancias de producción
5 Las medidas y dimensiones precisas son fundamentales para la funcionalidad del envase. Las líneas de dados deben especificar
- Anchura
- Altura
- Profundidad
- Tamaños de los paneles
- Permisos de pliegue
- Consideraciones sobre el grosor del material
Incluso errores dimensionales menores pueden afectar
- Ajuste del producto
- Rendimiento de apilamiento
- Aspecto de estantería comercial
Buenas prácticas
- Revisa dos veces las dimensiones internas y externas
- Diseño en torno al tamaño real del producto
- Incluir tolerancias de fabricación
El proceso de creación de líneas de duelo
Paso 1 Define los requisitos de envasado. Antes de crear la línea de troquel, identifica
- Dimensiones del producto
- Material de embalaje
- Requisitos de peso
- Método de impresión
- Método de ensamblaje
Comprender el propósito del paquete ayuda a determinar la estructura correcta.
Paso 2 Crea el diseño estructural usando software basado en vectores. Empieza a dibujar
- Paneles principales
- Flaps
- Sistemas de cierre
- Pestañas de pegamento
Mantén una geometría y simetría limpias durante todo el diseño.
Paso 3 Añade líneas de producción. Define
- Líneas de corte
- Líneas de pliegue
- Perforaciones
- Zonas de sangrado
Utiliza códigos de colores estándar y convenciones de nombres para mayor claridad en la fabricación.
Paso 4 Aplica obras de arte. Una vez finalizada la estructura, coloca cuidadosamente la obra sobre la línea de troqueles. Recuerda
- Alinea los gráficos con cortes y pliegues asegurando la orientación correcta
- Evita colocar texto crítico cerca de pliegues o en zonas que puedan quedar ocultas
Paso 5 Prototipo y prueba. Crea siempre una maqueta física con el material correcto antes de la producción. Revelaciones de pruebas
- Problemas de plegado
- Debilidades estructurales
- Problemas de alineación de obras de arte
- Preocupaciones de la Asamblea
El prototipado físico es una de las formas más efectivas de evitar errores de producción.
Errores comunes en las líneas de troquelada a evitar
Ignorando el grosor del material El cartón y los materiales corrugados tienen un grosor que afecta a los pliegues y dimensiones. Diseñar sin tener esto en cuenta puede crear problemas de ajuste.
Colocar las obras demasiado cerca de los bordes. Los gráficos críticos cerca de las líneas de corte corren el riesgo de recortarse de forma desigual durante la producción. Mantén siempre márgenes seguros.
Líneas de pliegue desalineadas. Las inexactitudes en el fold pueden distorsionar los gráficos y debilitar la estructura del encapsulado. Comprueba el alineamiento cuidadosamente antes de exportar archivos.
Olvidando la hemorragia. El sangrado insuficiente es uno de los problemas más comunes en la impresión en el embalaje y puede provocar bordes blancos visibles.
Usando archivos raster en lugar de vectoriales. Las líneas de troquelada siempre deben crearse como arte vectorial para mantener la precisión en la producción.
Cómo KASEMAKE El software ayuda con la creación de las líneas de diques. Los diseñadores profesionales de envases suelen utilizar software especializado en diseño estructural para agilizar la creación de líneas de troquel. Una de las soluciones reconocidas por la industria es KASEMAKE software de AG/CAD Limited. KASEMAKE está diseñado específicamente para los flujos de trabajo de diseño de embalajes y exhibiciones, ayudando a los diseñadores a crear diseños estructurales precisos de empaquetado de forma más eficiente.
Las principales ventajas incluyen
- Herramientas de diseño de empaquetado paramétrico
- Plantillas automáticas de cajas plegables y corrugadas
- Visualización y prototipado 3D
- Generación inteligente de pliegues y líneas de corte
- Integración directa con flujos de trabajo de producción
- Bibliotecas de empaquetado personalizables
- Procesos de revisión y modificación más rápidos
Como el software está diseñado específicamente para empaquetar, reduce muchos de los errores manuales asociados con los métodos tradicionales de dibujo vectorial. Para fabricantes de envases y estudios de diseño, herramientas como KASEMAKE puede mejorar significativamente
- Precisión
- Velocidad de producción
- Colaboración
- Desarrollo del prototipo
- Consistencia en la fabricación
Reflexiones finales Una línea de troquelada de embalaje es mucho más que un dibujo plano, es la base técnica para una producción exitosa de envases. Al comprender el propósito de las líneas de corte, pliegues, pestañas de pegamento, áreas de sangrado y medidas, los diseñadores pueden crear un embalaje que funcione eficazmente tanto visual como estructuralmente. Una planificación cuidadosa, mediciones precisas y un prototipado exhaustivo contribuyen a un producto final exitoso. Uso de herramientas especializadas como KASEMAKE puede simplificar aún más el proceso, ayudando a los diseñadores a producir líneas de troqueles fiables y listas para la producción con mayor eficiencia y precisión.
